Miért a részletek javítása dönti el a falprojekt végső megjelenését?
A látható rögzítőelemek, a széleken felemelkedő panelek és az egy tél után kinyíló varratok általában a panel anyagát okolják. A gyakorlatban az ok gyakran a rögzítőrendszer. Ha egy projektet a panel színe és profilja köré terveznek, miközben a klipet utólagos gondolatként kezelik, a problémák néhány hónapon belül általában megjelennek a falon. Ez az útmutató elmagyarázza, hogyan a rozsdamentes acél rejtett fali panel rögzítő kapocs működik, hová illeszkedik, és hogyan kell megadni és telepíteni, hogy a kész felület sima és tiszta maradjon.
Az útmutató olyan vállalkozóknak, belsőépítészeknek, forgalmazóknak és projektvásárlóknak készült, akiknek gyakorlati referenciára van szükségük. Tartalmazza az alapszerkezetet, az anyagválasztást, a gyakori paneltípusokkal való kompatibilitást, a lépésről lépésre történő telepítést, a hőmozgás távolságát, a csatlakozások tervezését, karbantartását és egy rövid beszerzési ellenőrző listát. Ahol szám van megadva, az egy tipikus tervezési érték, amelyet a panelgyártó saját utasításai alapján kell ellenőrizni.
Tervezési szabály: A panelprofil véglegesítése előtt válassza ki a rögzítési rendszert, mert a kapocstávolság és az aljzatmélység egyaránt befolyásolja az egész fal elrendezését.
Mit csinál egy rejtett rögzítőkapocs a falpanel-rendszeren belül?
Alapfelépítés és szerepkör

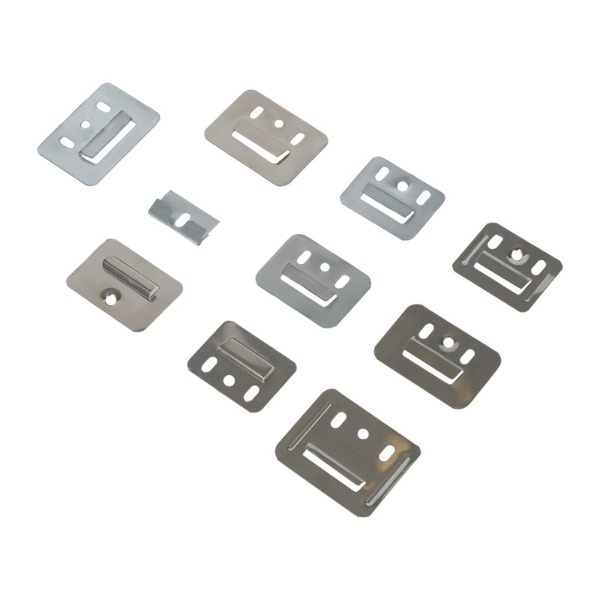

A rejtett klip egy kis fémszerelvény, amely a falvázhoz vagy az aljzathoz kapcsolódik, és a panel szélét egy horonyban vagy peremben tartja. Mivel a csatlakozás a panel mögött történik, a látható felületen csak az illesztési vonalak láthatók. A kapocs hordozza a panel súlyát, és ellenáll a falnak támaszkodó emberek vagy az épületben a közeli mozgások által kifejtett erőknek.
Főbb előnyök
- Tiszta arc: csavarfejek vagy fedősapkák nem láthatók, így a felület egy folytonos síknak számít.
- Stabil anyag: A rozsdamentes acél ismételt terhelés hatására is megtartja alakját, és ellenáll a rozsdának normál páratartalom mellett is.
- Állítható elrendezés: A klipek áthelyezhetők a bundázási vonal mentén, hogy megfeleljenek a panel hosszának és a csatlakozás helyének.
- Könnyebb javítás: Egyetlen panel gyakran kioldható és visszahelyezhető anélkül, hogy károsítaná a szomszédokat.
Tipikus specifikációs pillanatkép
| Paraméter | Tipikus érték vagy megjegyzés |
|---|---|
| Anyag | Rozsdamentes acél, a helyszíni környezethez választott minőség |
| Referencia méret | Körülbelül 38 x 48 mm |
| Rögzítési módszer | Rejtett, a panel szélével összekapcsolódó |
| Megfelelő panelek | PVC, WPC és kompozit dekorációs táblák |
| Tipikus használat | Belső falak, válaszfalak és burkolatok |
Rozsdamentes acél és más klipanyagok
Az anyagválasztás megváltoztatja a klip viselkedését a fal élettartama során. A belső projektek gyakran feltételezik, hogy bármilyen fém megteszi, de a páratartalom, a hőmérséklet-ciklus és a tisztítószerek idővel mind befolyásolják a rögzítést. Az alábbi összehasonlítás az általános iparági megfigyeléseket tükrözi, nem pedig a laboratóriumi tanúsítványokat, ezért ezt kell használni a specifikáció kiindulópontjaként.
| Anyag | Korrózióállóság | Merevség terhelés alatt | Tipikus alkalmazás |
|---|---|---|---|
| Rozsdamentes acél | Magas, különösen párás helyiségekben | Magas, terhelés alatt is tartja alakját | Kereskedelmi és hosszú élettartamú belső terek |
| Műanyag | Nagyon magas | Alacsony vagy közepes, idővel kúszhat | Könnyű lakás vagy ideiglenes berendezés |
| Bevonatos szénacél | Mérsékelt, a bevonat sértetlenségétől függ | Magas, ha új | Száraz beltéri területek rövid élettartammal |
| Alumínium | Jó | Mérsékelt, könnyebb, de kevésbé merev | Könnyű panelek alacsony terheléssel |
A helyszínen a klipek ritkán buknak el egyetlen drámai esemény során. Kis lépésekben meglazulnak, amikor egy panel illesztése kinyílik, az aljzat elmozdul, vagy egy konzol enyhén meghajlik kezelés közben. A rozsdamentes acél hajlamos megtartani geometriáját ezeken a kis igénybevételeken keresztül, ezért a kereskedelmi projektek gyakran még akkor is megadják ezt, ha maga a panel olcsó.
Tipp specifikációhoz: gyakran tisztított konyhák, medenceterületek vagy folyosók közelében, kérjen olyan klip-minőséget és felületet, amely megfelel a takarítási rutinnak, nem csak a panel színének.
Mely fali panelrendszerek működnek rejtett klipekkel
A rejtett klipek azoknál a paneleknél a leghasznosabbak, amelyek élprofilját úgy tervezték, hogy összekapcsolja vagy fogadja a kapcsot. Három család általános a piacon, és mindegyiknek megvannak a maga követelményei. Az alábbi ellenőrzések a PVC falpanelekre, a WPC falpanelekre és a kompozit dekoratív táblákra vonatkoznak, amelyek együttesen lefedik a legtöbb rejtett rögzítést alkalmazó belső burkolati projektet.
PVC falpanelek
A merev PVC panelek tipikusan hornyos profillal rendelkeznek. A csipesz a horony hátuljában helyezkedik el, és a következő panel ráreteszelődik. Mivel a PVC viszonylag alacsony merevséggel rendelkezik, a kapcsok távolságának szűkebbnek kell lennie a panel végei közelében, hogy elkerülje a hosszú deszkák közepén való meghajlást.
WPC falpanelek
A fa műanyag kompozit panelek nehezebbek és erősebben reagálnak a nedvességre, mint a PVC. A csipesznek elegendő nyíláshosszra van szüksége ahhoz, hogy a panel zörgés nélkül mozogjon. Sok csapat egy kis állítású kapcsot választ, hogy az első néhány deszka rögzítése után a kötést be lehessen igazítani.
Kompozit dekorációs táblák
A kompozit lapok hátulja vastagabb vagy széle szélesebb lehet. Rendelés előtt erősítse meg az ajak vastagságát és a horony mélységét. A túl sekély klip lazán fogja a deszkát, míg a túl mély klip megakadályozhatja a teljes ülést. Ellenőrizze ezeket a méreteket egy fizikai minta alapján, ne csak egy rajzzal.
Kompatibilitási ellenőrző lista
Győződjön meg arról, hogy a horony vagy az ajak mélysége megegyezik a csipesz fejével.
Ellenőrizze a panel súlyát a négyzetméterenkénti rögzítési pontok számához képest.
Ellenőrizze, hogy az aljzat sík-e a panelgyártó által megadott tűréshatáron belül.
Hagyjon olyan hézagszélességet, amely megfelel a panel várható mozgásának.
Rejtett klip vagy látható rögzítő
A látható rögzítőelem továbbra is elfogadható szervizfolyosókban, raktárhelyiségekben vagy ideiglenes felszerelésekben. Szállodai szobákban, irodákban és egyéb nyilvános helyiségekben, ahol a felületet megjelenés alapján ítélik meg, a fali panel rögzítő kapocs amely elfedi a rögzítést, általában készebb eredményt ad. Mérje fel a szabadon hagyott csavarok költségét a sérült felület későbbi felújításának költségével.
Telepítési munkafolyamat az elrendezéstől a befejezésig
A megbízható telepítés a sorrendtől függ. A legtöbb probléma, amely a befejezés után jelentkezik, az elrendezési szakasz kihagyására vagy a panelek rögzítésére vezethető vissza, mielőtt az aljzatot ellenőrizték volna. Az alábbi lépések egy általános munkafolyamatot írnak le. Ha a panel gyártójának utasításai eltérnek, kövesse a gyártó utasításait.
Eszközök és anyagok
Lézeres vagy vízmérték, krétavonal és mérőszalag
Fúrjon az aljzat típusának megfelelő fúrószárral
Gumikalapács vagy puha blokk a panelek szélsérülés nélküli leültetéséhez
Távtartók a tervezett tágulási hézagokhoz és a hozzáillő díszítéshez
- Jelölje meg a falon az elrendezést és a bundázási vonalakat, a leginkább látható faltól kezdve.
- Rögzítse a kapcsokat az aljzatra a tervezett távolságban, és egy szinttel ellenőrizze az igazítást.
- Illessze az első panelt a kapcsokba, és nyomja meg a szélét, amíg teljesen be nem kattan.
- Szerelje fel a következő paneleket egymás után, miközben a hézagszélesség egyenletes marad.
- Ellenőrizze a vízszintes és függőleges igazítást minden pályán, és rögzítse az esetleges eltolódásokat.
- Hagyja meg a helyiséghez megadott tágulási hézagokat, és fejezze be a díszítéssel.
Telepítés előtti ellenőrzések
Az első klip rögzítése előtt tárolja a paneleket a helyiségben legalább 48 órán keresztül, hogy elérjék a környezeti hőmérsékletet és páratartalmat. Vizsgálja meg az egyes táblákat íj-, csavarodás- és élsérülések szempontjából. Tegyünk félre minden olyan táblát, amely nem ül egyenes élen, mert egy hajlított deszka az egész futást kiszorítja a sorból.
Hogyan alakítja a hőmozgás a klipek távolságát
A panelek hossza a hőmérséklet és a páratartalom változásával változik. A mozgás kicsi minden egyes deszkán, de összeadódik egy hosszú falon keresztül, és ez a fő oka, hogy az ízületek kinyílnak, záródnak vagy csattannak. A rejtett kliprendszernek lehetővé kell tennie ezt a mozgást, nem pedig ellenállni neki. Két gyakorlati szabály segít: hagyja, hogy minden panel szabadon mozoghasson a végeinél, és helyezzen el kapcsokat, hogy a mozgás elnyelje az illesztéseket.
- 3-5 mm
Tipikus tervezési tartomány a tágulási rések végére számos belső projektben - 300 mm körül
Közös kliptávolság referencia, a panel súlyához és profiljához igazítva - Mindkét vége
A mozgást a hosszú futás minden végén meg kell engedni
Vegyünk egy körülbelül 3 méter hosszú falat. Ha a szobahőmérséklet napközben érezhetően megemelkedik, és a véghézagok túl kicsik, a paneleknek nincs hova menniük, és a hézagok láthatóan bezáródnak vagy kifelé tolódnak. Ezt a legegyszerűbben úgy kerülhetjük el, ha elhagyjuk a tervezett rést, megfelelő díszítéssel eltakarjuk, és elkerüljük, hogy az utolsó deszkát szorosan sarokba rögzítsük.
Térközelvek
Helyezze a kapcsokat közelebb egymáshoz a panel végeihez, ahol a legnagyobb a feszültség.
Tartsa az egyes kapcsokat teljesen a hornyukban, hogy a panel enyhén csússzon.
Kerülje el, hogy a klipet közvetlenül az aljzat illesztésére vagy a keret egy résére helyezze.
Fugák és felületi részletek tervezése
A csuklós kialakítás az, ahol egy rejtett rendszer megmutatja a befejezését. A keskeny, egyenletes illesztés szándékos vonalnak számít, míg az egyenetlen ízületek minden apró eltolódásra felhívják a figyelmet. Határozza meg a hézag szélességét a tervezési szakaszban, és tartsa egyenletesen a falon, hogy a sarkok, ajtókeretek és mennyezeti vonalak tisztán találkozzanak.
Fugaszélesség és árnyékvonalak
Sok tervező elég széles illesztést választ a lágy árnyékvonal létrehozásához és a mozgás elnyeléséhez. A megfelelő szélesség a panel szélétől és a világítástól függ. Az erős oldalsó világítás jobban láthatóvá teszi az egyenetlen kötéseket, ezért az elrendezés megerősítése előtt tesztelje a csatlakozást a tényleges lámpatestek alatt.
Vágások és lezárások
A sarkokhoz, a mennyezethez és a padlószélekhez olyan díszítőelemekre van szükség, amelyek elrejtik a tágulási rést, és szépen rögzítik a panelt. Válassza ki a panel felületének megfelelő burkolatokat, és engedje, hogy a panel a csatornán belül csússzon. Kerülje a merev burkolatokat, amelyek a panelt mindkét végén rögzítik.
Egy egyszerű teszt: álljon a szoba bejáratához, és ellenőrizze, hogy az illesztési vonal hullámos-e. Ha igen, állítsa be az elrendezést a végső rögzítés előtt.
Gyakori telepítési hibák és azok megelőzése
A legtöbb helyszínen észlelt hiba a hibák egy kis csoportjából származik. Az alábbi táblázat felsorolja az egyes hibákat, a szokásos eredményt és a megfelelő megelőzési lépést.
| Hiba | Tipikus eredmény | Megelőzés |
|---|---|---|
| A klip távolsága túl széles | A panel megereszkedik vagy meghajlik a klipek között | Kövesse a tervezett távolságot, és ellenőrizze egy vonallal |
| Nincs tágulási rés | Együttess buckle in warm weather | Hagyja meg a rést mindkét végén, és használjon hozzáillő díszítőelemeket |
| Egyenetlen bundázás | A panelek dőlnek, a varratok nyílnak | A klipek rögzítése előtt vízszintesítse és simítsa ki az aljzatot |
| Panel kényszerítése a helyére | Törött él vagy repedt ajak | Helyezze fel a panelt puha tömbbel és egyenletes nyomással |
| A mintateszt kihagyása | A klip nem a megfelelő horonyba illeszkedik | Teszteljen egy táblát a helyszínen a teljes megrendelés előtt |
Hasznos szokás a rövid napló vezetése a telepítés során. A klip távolságának, a hézagméretnek és az aljzat ellenőrzésének rögzítése minden falnál megkönnyíti a későbbi problémák nyomon követését és a jó eredmény megismétlését a következő projektnél.
Ahol a Hidden Clip Systems a legjobban teljesít
A rejtett rögzítési öltönyök olyan helyeket terveznek, ahol a kész felület számít, és ahol az épületet intenzíven használják. Az alábbi forgatókönyvek azt mutatják, hogy a rendszer hol keresi a helyét.
Lakossági belső terek
A nappali, hálószoba és előszoba tiszta felületet és csendes telepítést tesz lehetővé. A lakástulajdonosok általában leginkább a különleges falakon veszik észre a különbséget, ahol az illesztési mintázat a kanapéról vagy az ágyról látható.
Szállodák és irodák
A közterületeket intenzíven használják, gyakran tisztítják és alaposan átvizsgálják. Vegyünk egy tipikus, körülbelül 600 négyzetméteres irodafelújítást. A telepítő megtervezte a folyosók és a recepció körüli elrendezést, rejtett kapcsokat használt a jellemző falakon, és látható rögzítőelemeket csak a ház hátsó tárolóhelyiségéhez tartott fenn. Az eredmény kevesebb felületjavítás volt az első évben, bár az eredmények telephelyenként eltérőek lesznek.
Kiskereskedelmi és kereskedelmi belső terek
Az üzlethelyiségek gyakran változnak. A rejtett rendszerek lehetővé teszik a panelek eltávolítását és visszaszerelését, ami segít abban, hogy az üzlet teljes bontás nélkül felfrissítse megjelenését.
Tisztítás és hosszú távú ápolás
A rejtett rendszer kevés rutin karbantartást igényel, de néhány szokás megőrzi a felület egyenletességét évekig.
Csiszolókorongok helyett puha ruhával vagy mikroszálas felmosóval törölje le a port.
Használjon enyhe, semleges tisztítószert, és törölje le nedves ruhával, hogy ne gyűljön össze maradék a hézagokban.
Évente kétszer ellenőrizze az illesztési vonalakat, hogy nincs-e nyílás vagy felemelés a széleken.
Ügyeljen arra, hogy a nehéz bútorok ne nyomódjanak rá egyetlen panelre hosszú ideig.
Ha egy panelt ki kell cserélni, tartson tartalék táblákat ugyanabból a tételből, és jegyezze fel a kapcsok helyzetét. A kötegek összeillesztése csökkenti a színeltéréseket, a tiszta rögzítés pedig gyorsabbá és kevésbé zavaróvá teszi a javítást.
Beszerzési ellenőrzőlista projektvásárlók számára
A beszállítókat összehasonlító vevők gyakran úgy találják, hogy a specifikációk a legegyértelműbb módja annak, hogy egy megalapozott ajánlatot a kockázatostól elkülönüljenek. Az alábbi ellenőrző lista felhasználható ajánlatkéréskor vagy műszaki felülvizsgálat során.
- Kérje a klip méreteit, anyagminőségét és egy rajzot, amely megmutatja, hogy a klip hogyan illeszkedik a horonyba vagy a perembe.
- Kérjen mintakészletet és tesztelje le egy táblán, amely ugyanabból a gyártási tételből származik, mint a tervezett rendelés.
- Győződjön meg arról, hogy a panel típusa és a klip típusa kompatibilis, nem csak a panel szélessége.
- A helyszíni logisztika megtervezéséhez ellenőrizze a csomagolást, a címkézést és a kartononkénti klipek számát.
- Kérdezze meg, hogy a klip mérete vagy a panel profilja beállítható-e a projekthez, és ez mennyi ideig tart.
- Írásban egyezzen meg az aljzat síkságának és a hézagszélességnek a tűréséről.
A nagykereskedelmi vásárlóknak az ismételt rendelések átfutási idejét is meg kell erősíteniük, mivel a klip tételek közötti eltérés megszakíthatja a hosszú telepítést.
Gyakran Ismételt Kérdések
1. kérdés: Milyen falpanelek rögzíthetők rozsdamentes acél rejtett fali panel rögzítőkapcsokkal?
PVC falpanelekhez, WPC falpanelekhez, kompozit díszítőlapokhoz és egyéb rejtett rögzítő falrendszerekhez készült, kompatibilis élprofillal. Rendelés előtt erősítse meg a horony vagy a ajak illeszkedését egy mintával.
2. kérdés: Mi az ilyen típusú klip referencia mérete?
A referenciaméret körülbelül 38 x 48 mm. A végső méreteket össze kell hasonlítani a panel profiljával és az aljzat mélységével.
3. kérdés: Beállítható a klip távolsága a telepítés során?
Igen. A távolságot és a pozíciót általában a panel elrendezése és a keretezési feltételek alapján állítják be, és az első néhány pálya során gyakoriak a kis módosítások.
4. kérdés: A rozsdamentes acél kapcsok jobbak, mint a műanyag kapcsok?
A rozsdamentes acél jobb merevséget és korrózióállóságot biztosít nedves vagy nagy igénybevételt jelentő helyeken. A műanyag elég lehet könnyű, ideiglenes vagy alacsony páratartalmú lakossági munkákhoz.
5. kérdés: Mekkora tágulási rést kell hagyni a panel végein?
A tervezési értékek gyakran 3-5 mm tartományba esnek, de a panelgyártó útmutatása és a helyiség körülményei mindig elsőbbséget élveznek.
6. kérdés: Cserélhető-e egyetlen panel az egész fal eltávolítása nélkül?
Sok rendszerben egyetlen panel kioldható és visszahelyezhető, de ez a panel profiljától és a szomszédos táblák rögzítésének módjától függ. Először tesztelje az eljárást egy mintarészen.
Következtetés: Adja meg a rögzítési rendszert a panellel együtt
A rejtett rögzítési rendszer csak annyira jó, amennyire illeszkedik a panelhez, a hordozóhoz és a környezethez. A PVC, WPC vagy kompozit lapokkal való kompatibilitás ellenőrzése, a hőmozgás távolságának megtervezése és a hézagok gondos megtervezése azok a lépések, amelyek évekig védik a kész falat. Az első panel rögzítése előtt végezze el az elrendezést és a mintaellenőrzéseket, és a felület tükrözi ezt a gondosságot.
Olyan projekthez, amelyhez megbízhatóságra van szükség rejtett rögzítő klip , tekintse át a termék részleteit, majd ossza meg panelprofilját és a webhely feltételeit, amikor árajánlatot kér, így ellenőrizhető az egyezés a rendelés előtt.
